二、表面粗糙度的選用

表面粗糙度參數值的選用，應該既要滿足零件表面的功能要求，又要考慮經濟合理性。鋼丸具體選用時，可參照已有的類似零件圖，用類比法確定。在滿足零件功能要求前提下，應盡量選用較大的表面粗糙度參數值，以降低加工成本。

一般地說，零件的工作表面、配合表面、密封表面、運動速度高和單位壓力大的摩擦表面等，對表面平整光滑程度要求高，參數值應取小些。非工作表面、非配合表面、尺寸精度低的表面，參數值應參數Ra值與加工方法的關系及其應用實例，可供選用時參考。

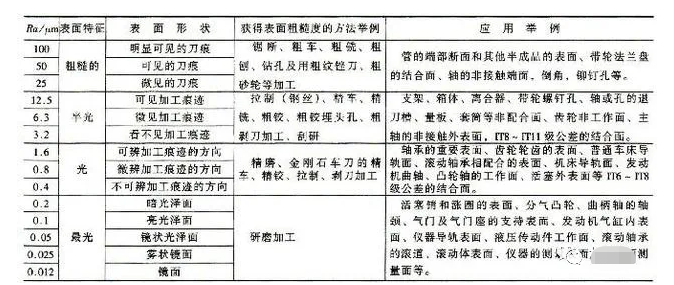

圖4表面粗糙度獲得方法

三、表面粗糙度的注法（GB—T131——1993）

（一）表面粗糙度代（符）號

表面粗糙度代號由表面粗糙度符號和在其周圍標注的表面粗糙度數值及有關規定符號所組成。

（1）表面粗糙度符號及其畫法，如圖5所示。表面粗糙度符號的尺寸大小，按圖6規定對應選取。

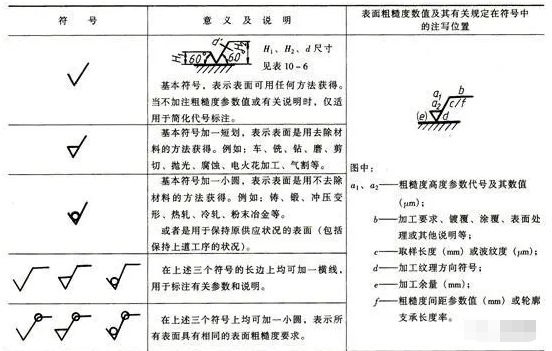

圖5表面粗糙度符號

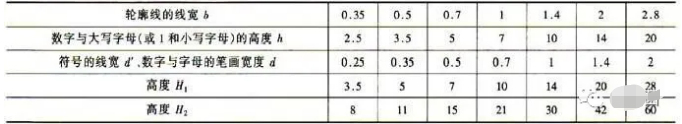

圖6表面粗糙度符號畫法

（2）糙度數值及其有關規定在符號中的注寫位置，如圖5所示，標注方法如下：1）采用表面粗糙度參數值Ra時，省略符號Ra，只將其數值注寫在表面粗糙度符號上方，單位為微米（FM），如圖7。

圖7表面粗糙度值注法

2）彩表面粗糙度的其他參數，如輪廓**大高度Rz時，需在其參數值前注出相應的符號，單位為微米（FM），見圖8。

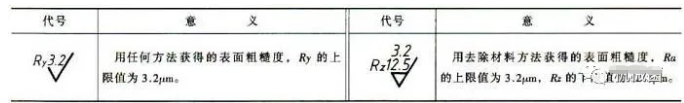

圖8其它表面粗糙度值注法

3）若需要表示取樣長度、指定的加工方法，鍍覆其他表面處理的要求，或控制加工紋理方向時，其注法如圖9

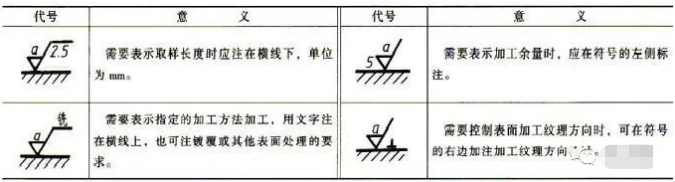

圖9取樣長度、指定的加工方法、鍍覆或其他表面處理的

要求和控制表面加工紋理方向的注法

（二）表面粗糙度代號在圖樣上的注法，見圖10。

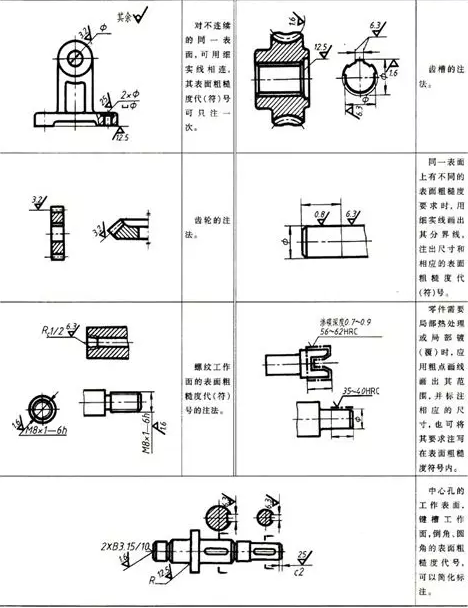

圖10表面粗糙度在圖樣中的注法
